Le bras aspirant, explorons mieux cet outil fondamental

Souvent installé dans les zones de soudage ou sur des machines portables, le bras aspirant est la base à partir de laquelle part un bon système d’aspiration pour les fumées de soudage ou autres usinages similaires et a comme caractéristique fondamentale celle requise par toutes les réglementations et encore avant les meilleures techniques d’aspiration : le captage à la source des polluants produits.

Le bras aspirant, explorons mieux cet outil fondamental

Aucun autre système d’aspiration, hotte industrielle ou tuyau, ne peut mieux protéger les travailleurs que le bras aspirant dans l’industrie métallurgique. C’est parce qu’il empêche l’accumulation de fumées de soudage, de brouillard d’huile ou de poussière de traitement.

De toute évidence, l’utilisation du bras d’aspiration flexible ou à tubes rigides est une bonne méthode pour aspirer les fumées et les poussières lors du travail sur des objets de petite ou moyenne taille, plus ou moins facilement accessibles par la paroi ou la colonne sur laquelle est fixé le bras aspirant qui doit pouvoir fonctionner confortablement dans la zone de travail de l’opérateur.

Dans cet article d’approfondissement technique, nous verrons à quoi ressemble un bras aspirant

Du dessin à droite, vous pouvez voir les éléments fondamentaux qui composent tout bras aspirant. Il peut cependant y avoir certaines différences de taille selon le fabricant, mais elles sont généralement toutes constituées de :

1. Tuyaux d’aspiration, c’est-à-dire les tuyaux où passent à l’intérieur les fumées et les polluants aspirés par le bras
2. Structure de soutien, nous l’avons colorée en rouge pour la faire remarquer, il s’agit du composant le plus important d’un bon bras aspirant, celui qui le rend autoportant, c’est-à-dire le fait rester « suspendu » dans le vide
3. Hotte aspirante, celle qui manipule l’opérateur pour déplacer le bras aspirant et celle qui au niveau aérodynamique « capture » les polluants.
4. Support, selon où et comment le bras d’aspiration est installé, peut être mural, à colonne avec rallonge ou à chariot

braccio aspirante disegno

Quels sont les principaux types et comment les sélectionner techniquement

Le bras aspirant se distingue par ces quatre principales caractéristiques techniques :

  • Longueur, surface ou rayon de travail : c’est un paramètre fondamental qui se réfère à la distance à laquelle la hotte du bras doit arriver lorsqu’elle est complètement étendue comme on peut le voir sur l’image à droite. Habituellement, les bras sont produits en longueurs de 2 – 3 – 4 mètres. Plus loin, il n’est pas possible en raison de la structure portante qui devrait être trop lourd.
  • Diamètre du tuyau aspirante, celui qui va de la hotte à la partie murale. Dans ce cas, le plus répandu et disponible sur notre plateforme est le diamètre 160 mm; sur demande, ils sont disponibles en 125 et 200 mm de diamètre.
  • Type de tuyauterie aspirante qui peut être à tubes rigides avec structure porteuse externe ou à tuyau flexible avec structure interne. Nous aborderons les avantages et les inconvénients dans un autre article spécifique.

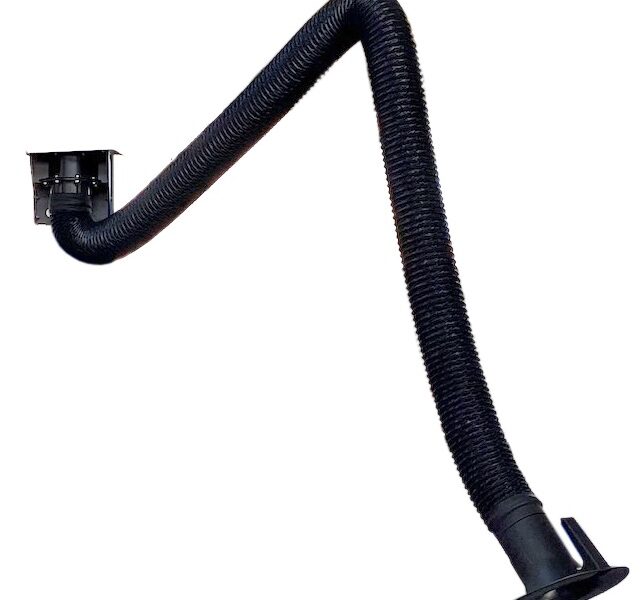

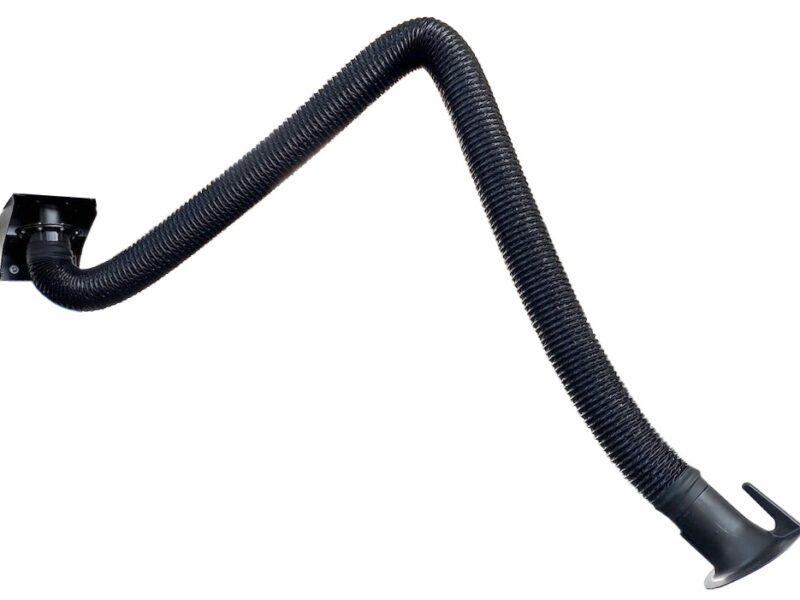

  • Type de hotte, les hottes « historiques » les plus utilisées sont de forme tronc conique comme par exemple pour ce bras aspirant mural, d’autres ont une forme rectangulaire et sont en matériau composite ou plastique, comme celle du bras aspirant Superflex™, produit de nouvelle génération.

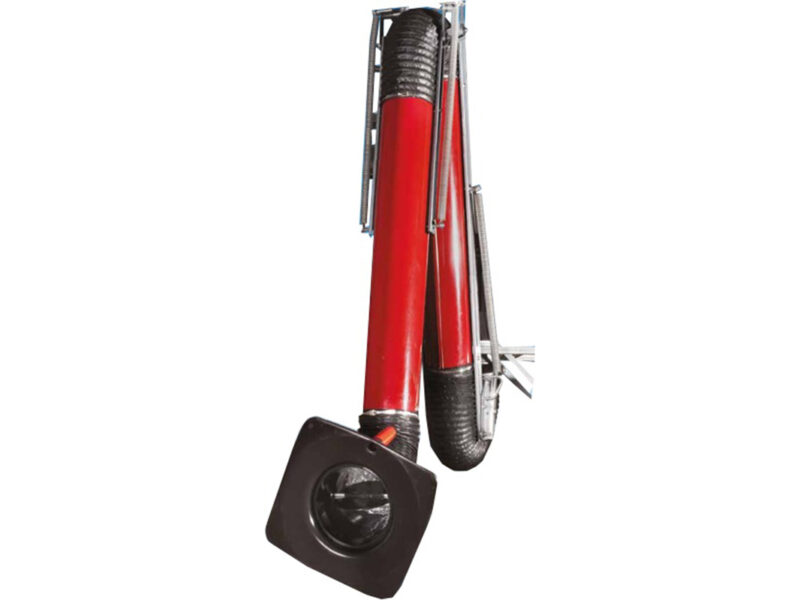

braccio aspirante da parete

Versions murales ou chariot et débits d’air recommandés

Dernier point que nous voulons aborder dans cet article technique est celui des deux possibilités d’utilisation/installation du bras aspirant :

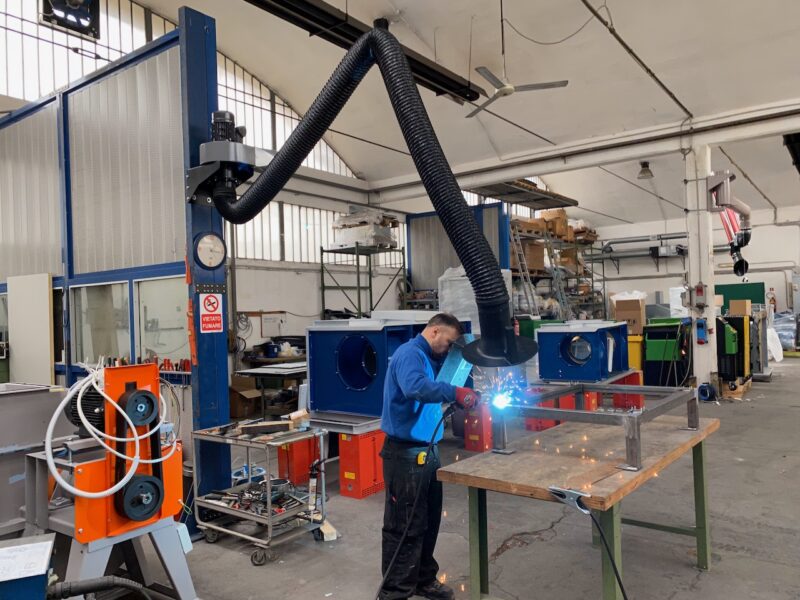

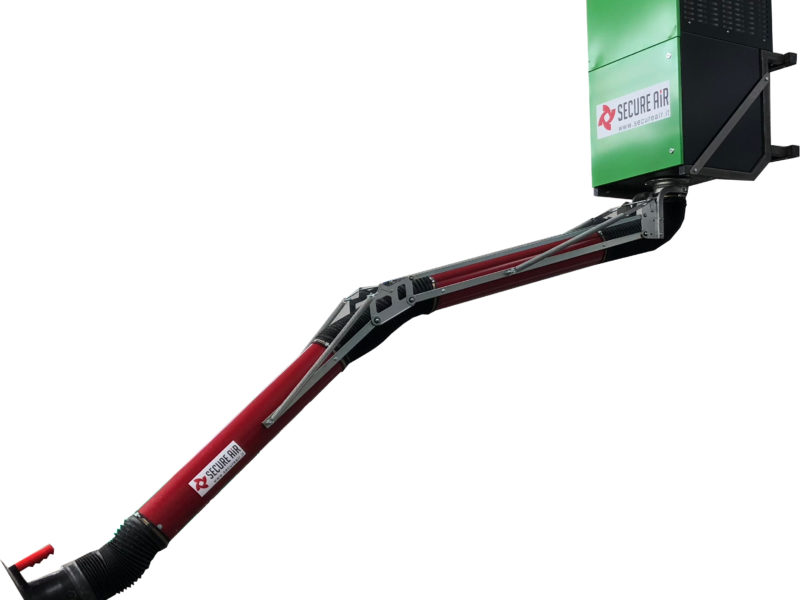

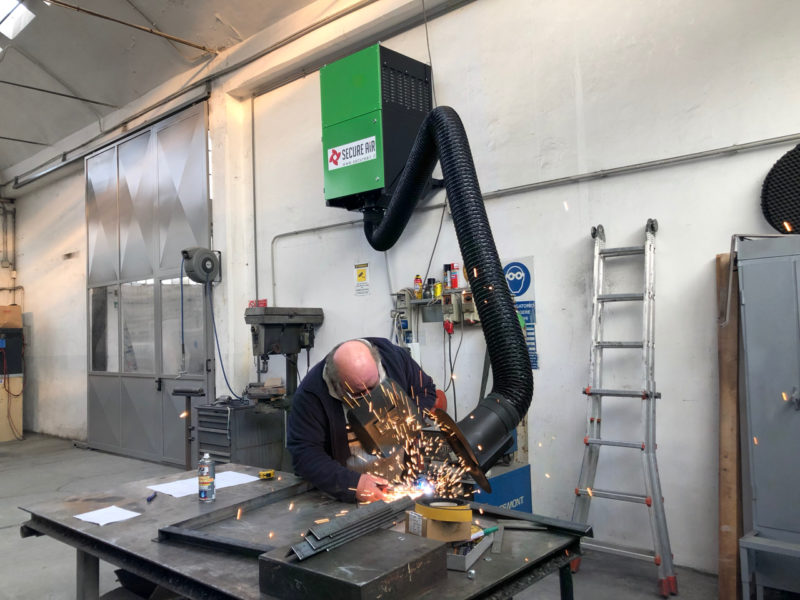

  • de paroi ou de colonne, comme dans le cas du bras Superflex™, disponible dans ce cas sans aspirateur à raccorder à un système d’aspiration avec aspirateur et filtres externes, ou disponible avec aspirateur intégré sur le support, afin d’avoir une flexibilité de production maximale et de pouvoir actionner chaque aspiration sur le bras

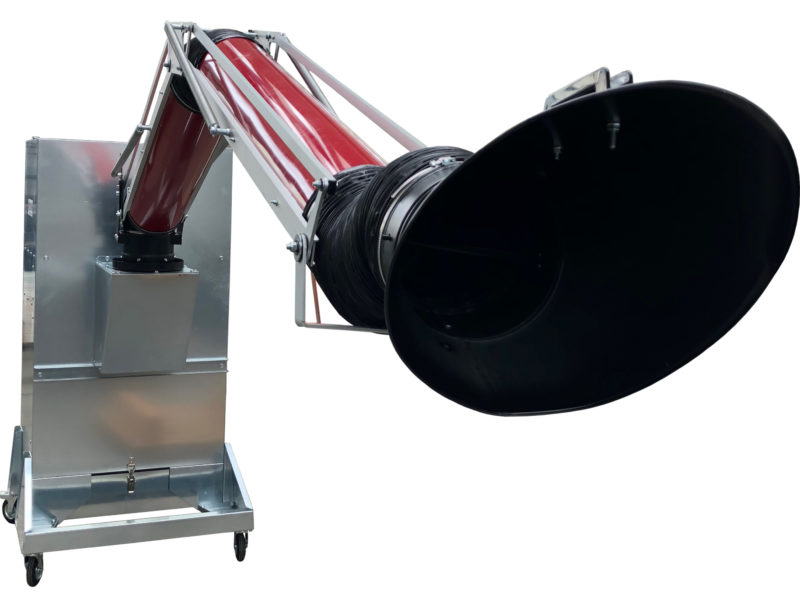

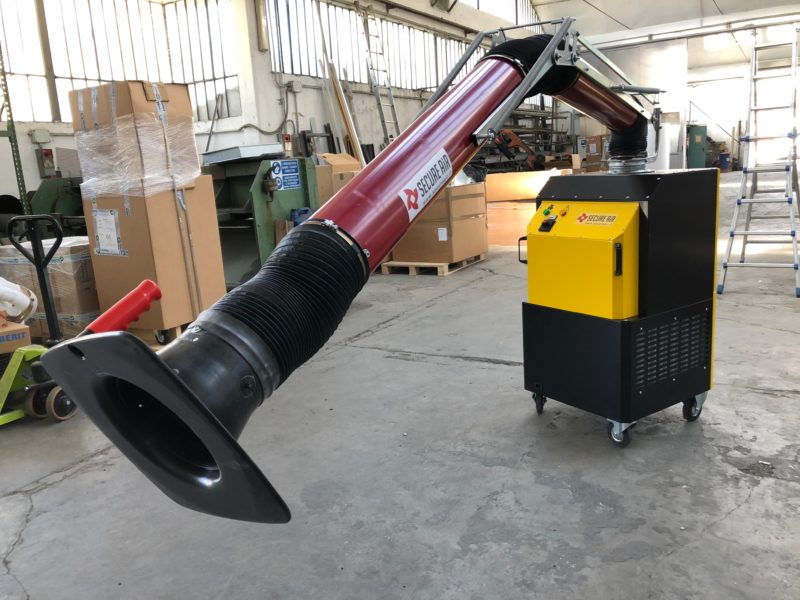

  • de chariot ou monté sur épurateur mobile, comme le cas de l’aspirateur de fumées que l’on voit sur l’image à droite, normalement avec un rayon de travail de 3 m et avec des tuyauteries rigides ou flexibles Superflex™ selon le type de fumées poussières aspirées.
depuratore carrellato mobile fumi di saldatura con braccio autoportante mt 3 a tubi rigidi

Le débit nominal minimum recommandé pour un bras aspirant est de 1200 à 1500 mc/h selon le type de polluant à aspirer, s’il s’agit de fumées chaudes, on peut considérer que la valeur la plus basse, s’il y a des micropoussières ou beaucoup de fumée mieux rester sur la valeur haute.

N’hésitez pas à nous contacter pour plus d’informations!

Secureair – Bureau technique
