Kit sonde triboélectrique 220°C et module de lecture

Monté en aval des filtres à cartouches, manchons ou autres, le kit de sonde triboélectrique permet d'être alerté en cas de dysfonctionnement de la cartouche (rupture de la cartouche par exemple).

Ce kit peut être installé sur n'importe quelle cheminée et est complet avec tout ce qui est nécessaire pour afficher les données de concentration de poussières et personnaliser différents paramètres, y compris les seuils d'alarme.

COMPOSITION DU KIT

• n.1 sonde triboélectrique de lecture de la concentration en poussières (T MAX 220°C).

• n.1 module de contrôle à microprocesseur pour la gestion de la sonde triboélectrique et l'affichage des données mesurées.

• n.1 conteneur en polycarbonate, IP65, pour loger le module complet avec bride de fixation du module Dimensions : 160 x 166 x 105mm.

• instructions d'installation, d'utilisation et d'entretien.

• schémas électriques et certifications ATEX (sonde) + CE (tous les composants).

FONCTIONNEMENT

La sonde de lecture de la concentration en poussières exploite le principe du transfert des charges électriques portées par les poussières immergées dans un fluide gazeux, grâce à une électrode reliée à un circuit électronique spécifique capable d'amplifier le signal. La charge induite sur l'électrode est proportionnelle à la quantité de poudre présente dans le fluide gazeux. Une augmentation de la concentration de la poussière entraîne donc une augmentation proportionnelle du signal parvenant au microprocesseur.

En appliquant des algorithmes mathématiques, les particules de poussière sont comptées individuellement afin que leur concentration exacte en mg/mc puisse être calculée. Les valeurs traitées peuvent être stockées en interne pour un traitement ultérieur, ou envoyées par transmission série RS485 à une unité de contrôle externe pour une analyse ou une visualisation plus poussée.

La sonde triboélectrique à microprocesseur est livrée pré-calibrée, avec 2 sorties numériques à collecteur ouvert isolées optiquement, 1 sortie série RS485 pour la configuration et/ou le téléchargement des données, et un ensemble de LEDs pour indiquer les modes de fonctionnement.

CONSEILS D'INSTALLATION ET REMARQUES

• Longueur du capteur : la sonde est livrée en standard avec une électrode de 250 mm de long. Cependant, l'électrode doit être presque aussi longue que le diamètre de la cheminée à surveiller [environ 20 mm de moins]. Le kit d'extension de l'électrode, à acheter séparément, peut être coupé sur place.

• Lors de l'installation de la sonde triboélectrique dans des cheminées d'un diamètre supérieur à 800 mm et d'une vitesse d'air supérieure à 12 m/s, nous recommandons d'installer un support isolé sur le côté opposé de la sonde, auquel la tige peut être fixée.

• La sonde doit être installée avec une inclinaison de 2° vers le bas afin d'éviter l'humidité et/ou la stagnation de l'eau sur l'isolant.

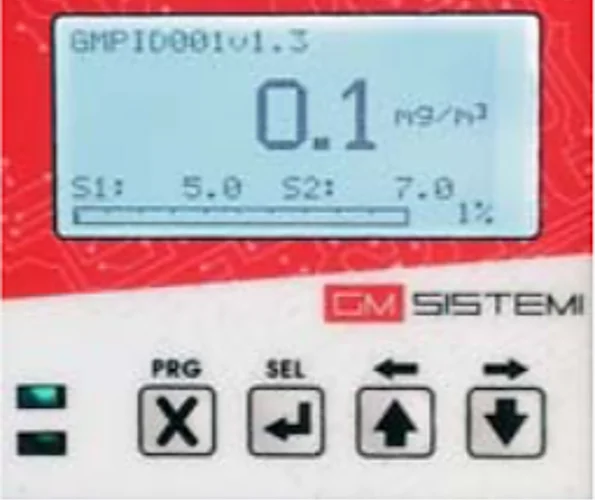

MODULE DE LECTURE

Le module de lecture permet d'afficher les données relatives aux poussières et de personnaliser les paramètres, y compris les seuils d'alarme de la sonde triboélectrique.

Le kit comprend un conteneur en polycarbonate IP65, permettant de loger le module à l'aide d'une bride.
