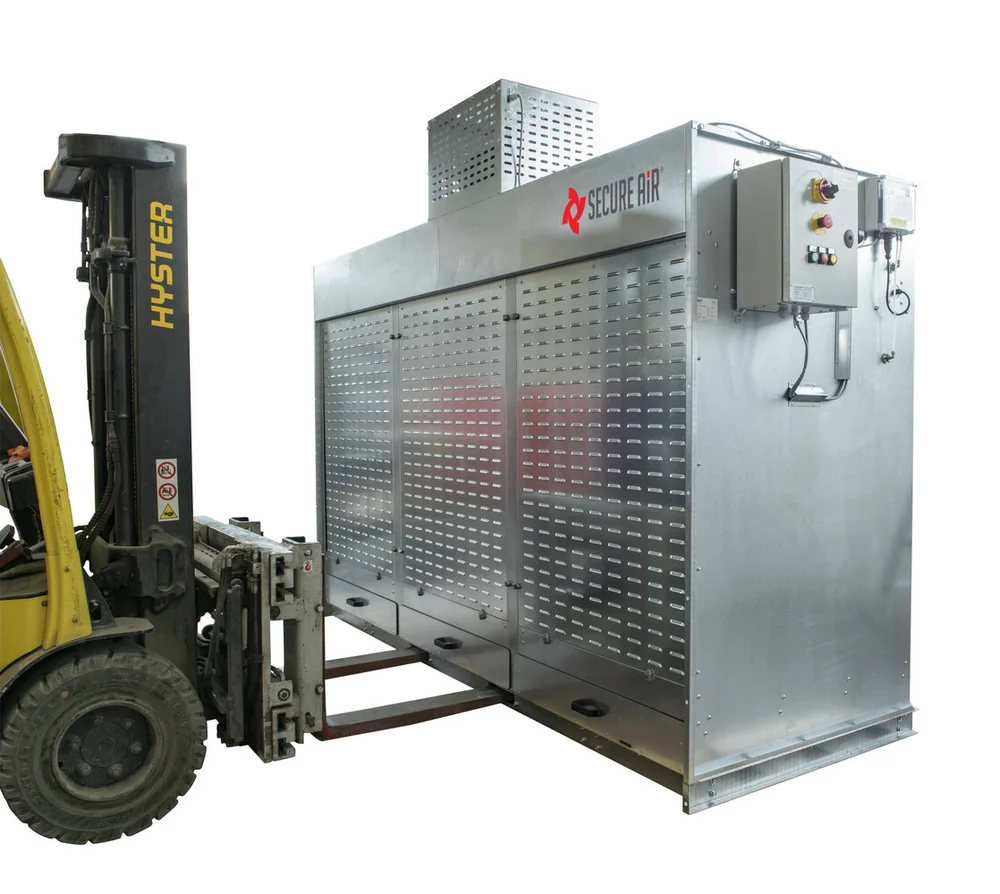

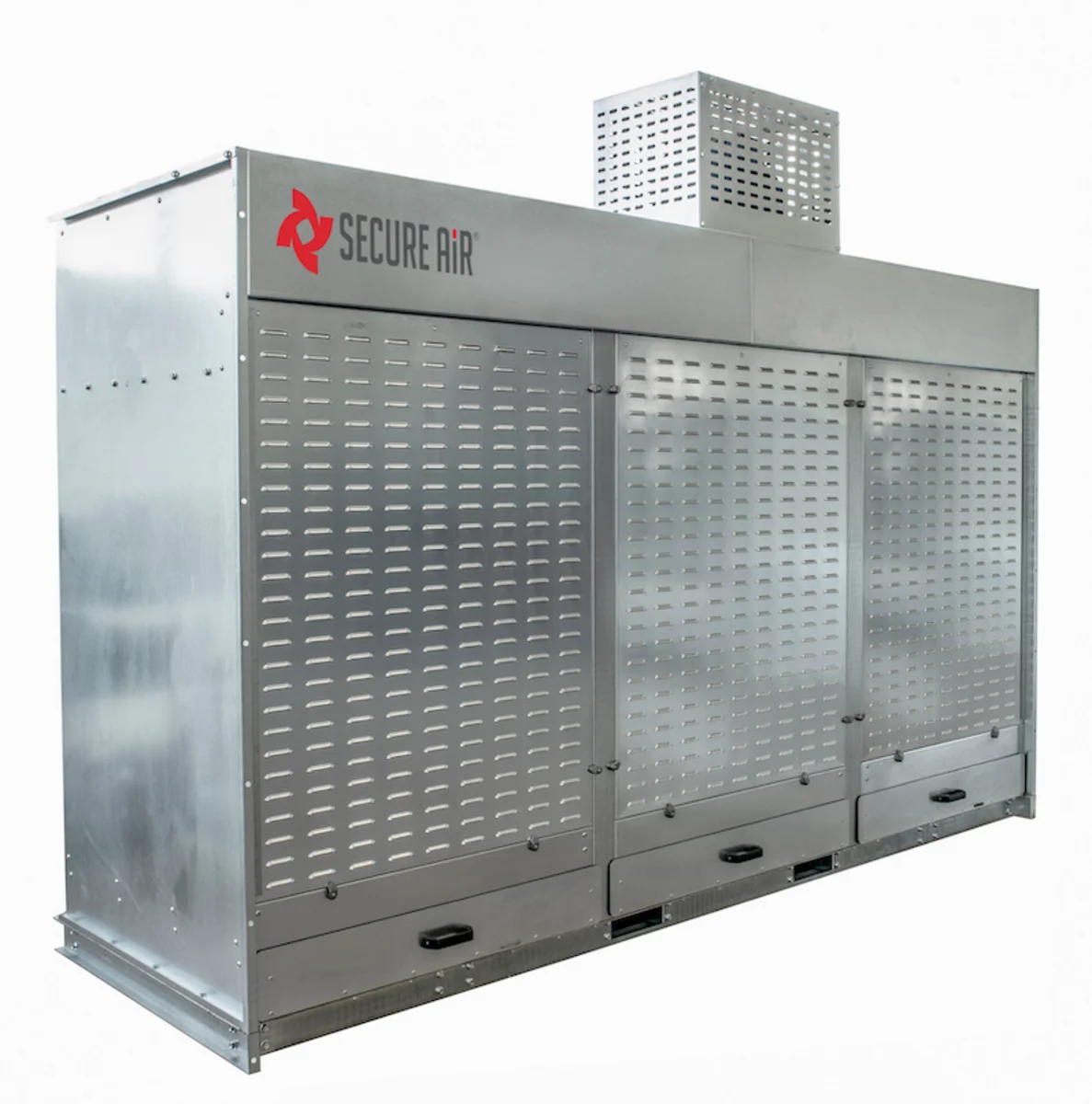

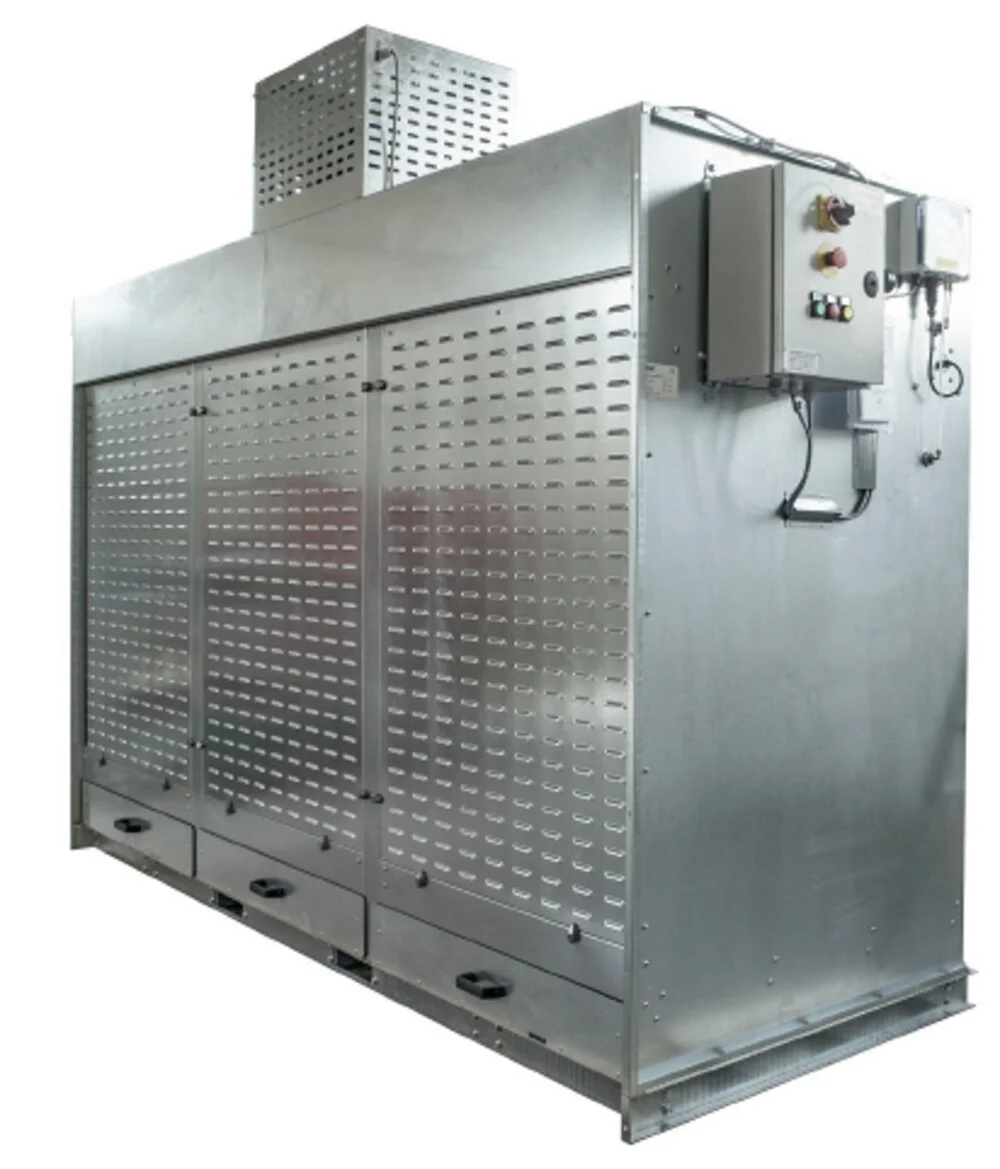

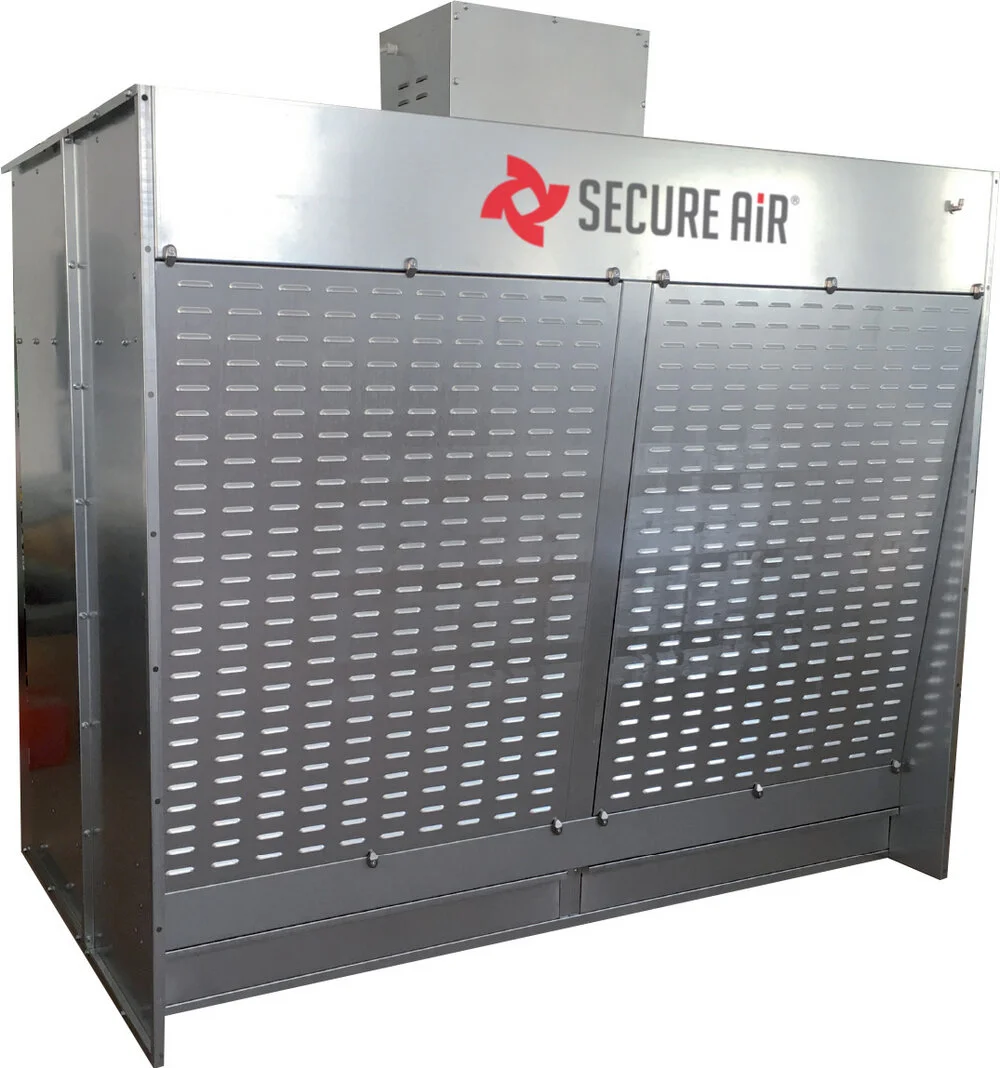

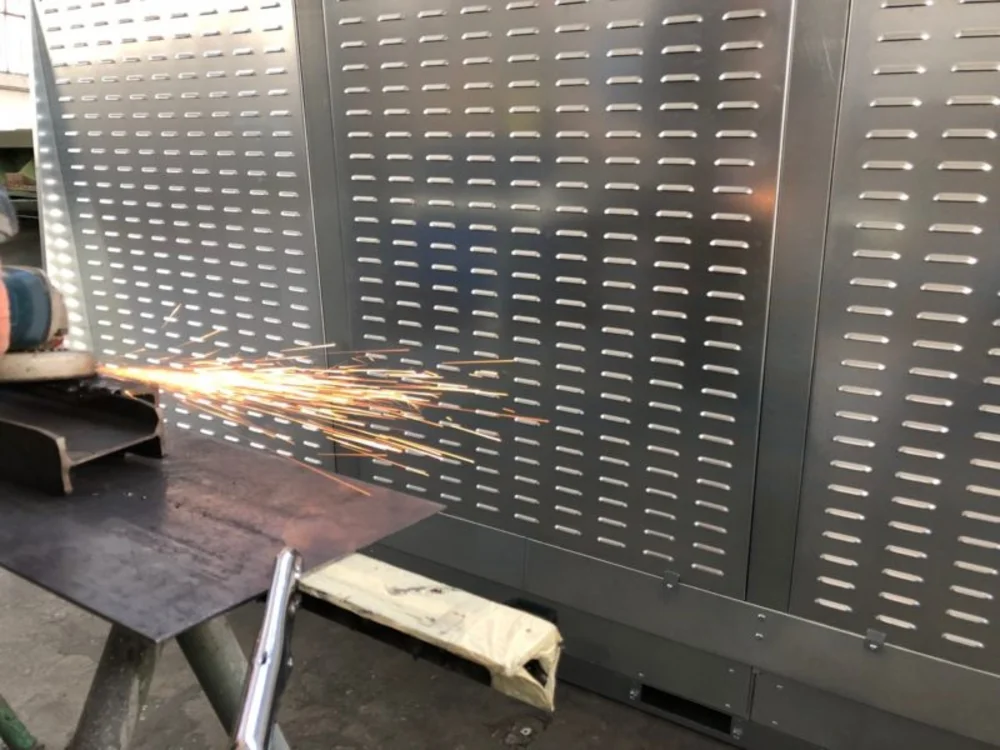

Settori: Carteggiatura, Molatura, Saldatura Applicazioni: Fissa Problematiche: Polveri Fumi La parete aspirante per fumi e polveri WFD è progettata per l’aspirazione di polveri da lavorazione su grosse superfici, carteggiature, levigature, molature, scartature ecc.
Seleziona uno dei modelli disponibili| Codice Variante SKU | Prezzo | Prezzo in offerta | Prodotti | Nome | Tempo di consegna | Tabella Dati tecnici | Diametro braccio | Tipo braccio | Lunghezza braccio | Tipo banco | Lunghezza MT | Lunghezza mm | Diametro | Tipo cartuccia | Superficie filtrante | Q max | Tubi di aspirazione | ATEX | Cartucce / Filtri | Motore | Watt | Torrino | Ventilatore | Tipo Ventilatore | Potenza motore | Misura cm | Misura mm | Colore | Lunghezza cavo | Pressione max | Spessore | Diam. interno x Diam. esterno mm | Efficienza | Confezione | Peso | eff. % | RPM | Ampere max | Avviamento | Custodia dim | Tabella dimensioni | Variante attiva | Prezzo | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WFD200000000000 | 8431 | Parete aspirante WFD20 per fumi e polveri | 28 | 2 | 8004 | 4 | 1 | Prezzo su richiesta |
|
|||||||||||||||||||||||||||||||||||
| WFD300000000000 | 10570 | Parete aspirante WFD30 per fumi e polveri | 28 | 3 | 12000 | 5.5 | 1 | Prezzo su richiesta |
|
|||||||||||||||||||||||||||||||||||
| WFD400000000000 | 14081 | Parete aspirante WFD40 per fumi e polveri | 30 | 4 | 16000 | 7.5 | 1 | Prezzo su richiesta |
|
|||||||||||||||||||||||||||||||||||
| WFD500000000000 | 16195 | Parete aspirante WFD50 per fumi e polveri | 28 | 5 | 20000 | 11 | 1 | Prezzo su richiesta |
|
|||||||||||||||||||||||||||||||||||
| WFD600000000000 | 18623 | Parete aspirante WFD60 per fumi e polveri | 28 | 6 | 24000 | 15 | 1 | Prezzo su richiesta |
|
Come funziona
La polvere ed i fumi vengono aspirati frontalmente dalla cabina attraverso le doghe verticali contrapposte realizzate studiando i flussi aspiranti. Grazie alla camera di calma dietro le doghe le particelle di polvere più grosse cadono direttamente nei cassetti di raccolta.
Il flusso aspirato attraversa quindi le cartucce filtranti installate a bordo cabina per poi essere espulso verso l’esterno attraverso l'aspriatore integrato.
Costruzione
Struttura e pannelli in robusta lamiera zincata lavorati con punzonatrice a controllo numerico, pressopiegati con piegatrice a 6 assi computerizzata
Pannelli guarniti con sigillanti siliconici ed imbullonati tra loro con bulloni ad alta resistenza
La parete forma un armadio aspirante con piano aspirante inclinato per ottimizzare l’aspirazione su tutta la superficie frontale della cabina

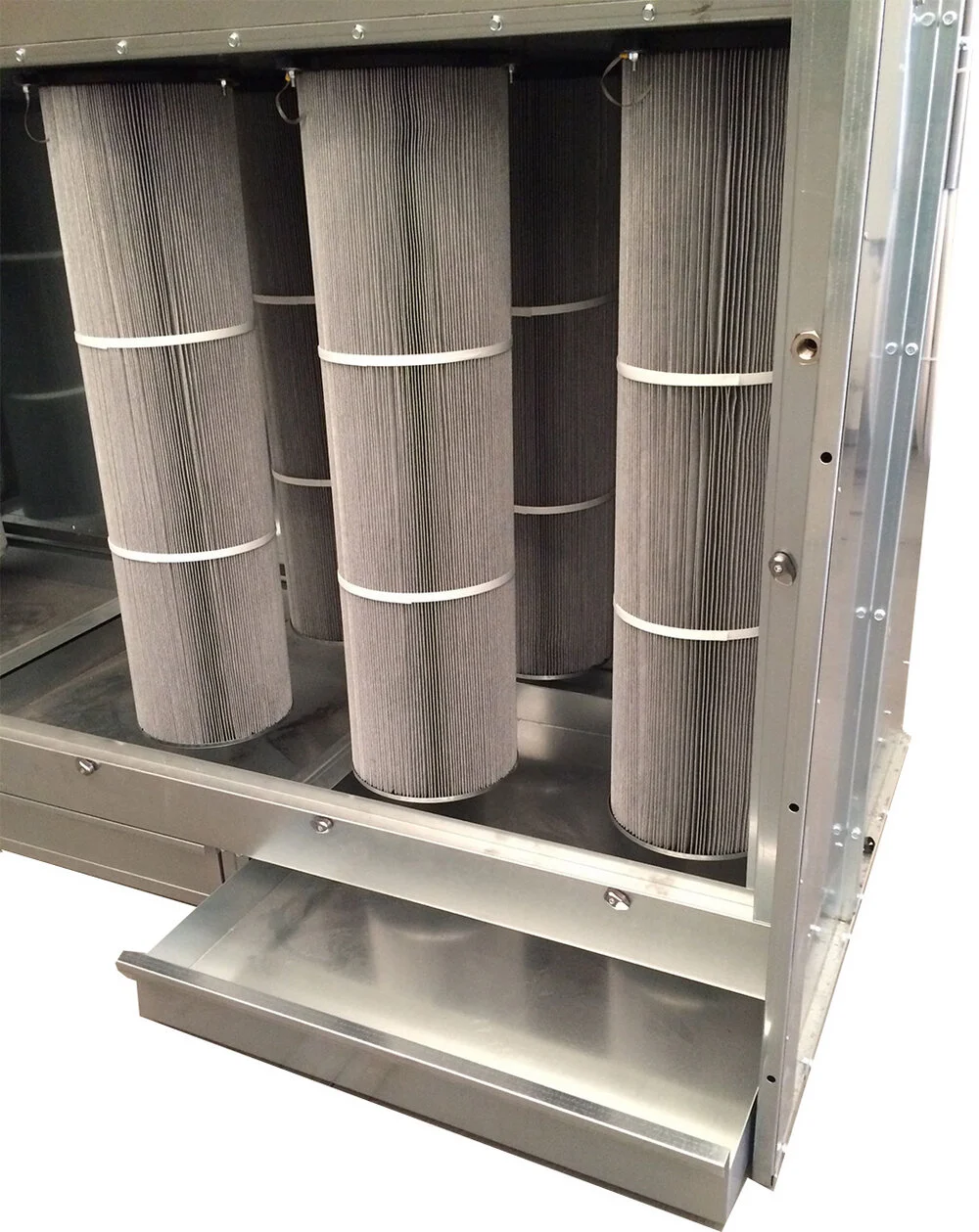

Cartucce filtranti montate nella parte posteriore della cabina in tessuto filtrante poliestere o poliestere antistatico resistenti a prodotti chimici
Pulizia automatica in controlavaggio di aria compressa automatizzato completo di serbatoio di accumulo ad alta efficienza
Cartucce disponibili: Poliestere e Poliestere Antistatico
A richiesta con quadro elettrico normale o ad inverter
| Codice | Potenza (kW) | Portata nominale (m3 / h) | Pressione utile (Pa) | Sup filt (m2) | Eff filtrante (%) | Cartucce (num.) | Cassetti (num.) | Cassetti (dimensione) (L) |
|---|---|---|---|---|---|---|---|---|
| - WFD200000000000 | 4 | 8000 | 500 | 120 | 99 | 6 | 2 | 180 |
| - WFD300000000000 | 5,5 | 12000 | 500 | 160 | 99 | 8 | 3 | 270 |
| - WFD400000000000 | 7,5 | 16000 | 500 | 240 | 99 | 12 | 4 | 360 |
| - WFD500000000000 | 11 | 20000 | 500 | 320 | 99 | 16 | 5 | 450 |
| - WFD600000000000 | 15 | 24000 | 500 | 400 | 99 | 20 | 6 | 540 |

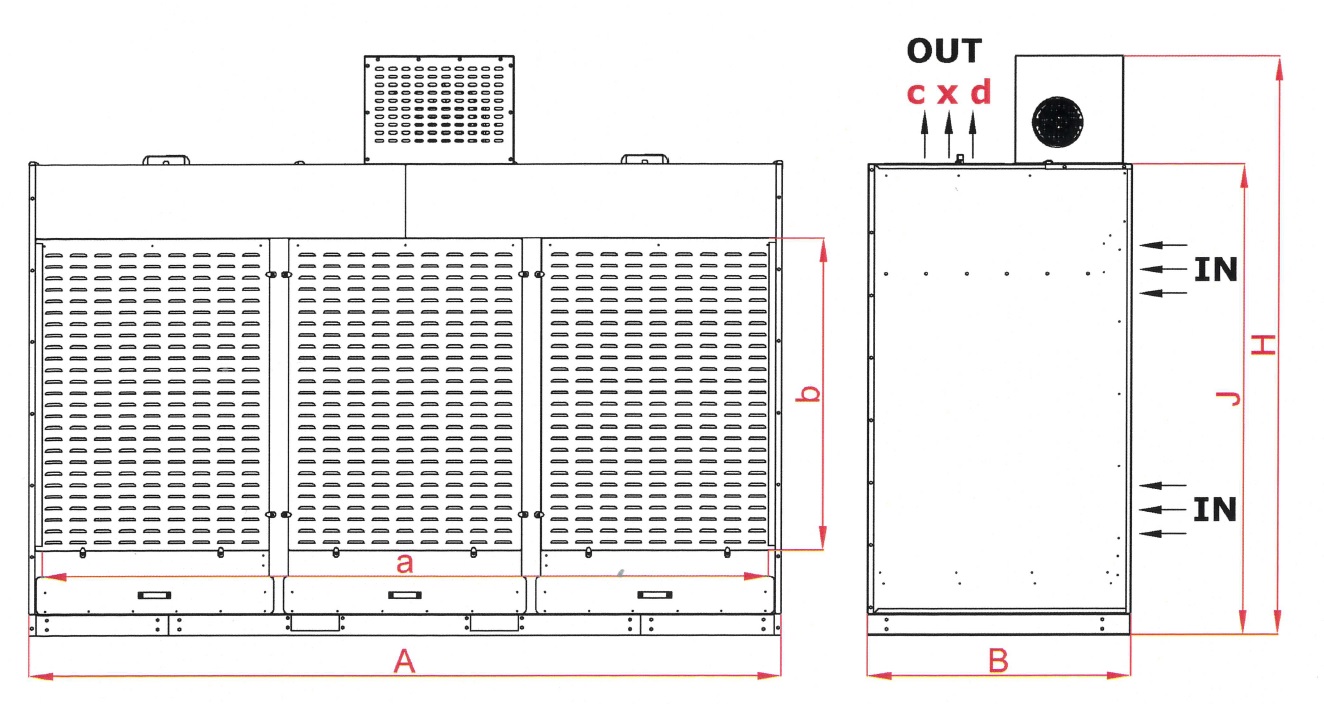

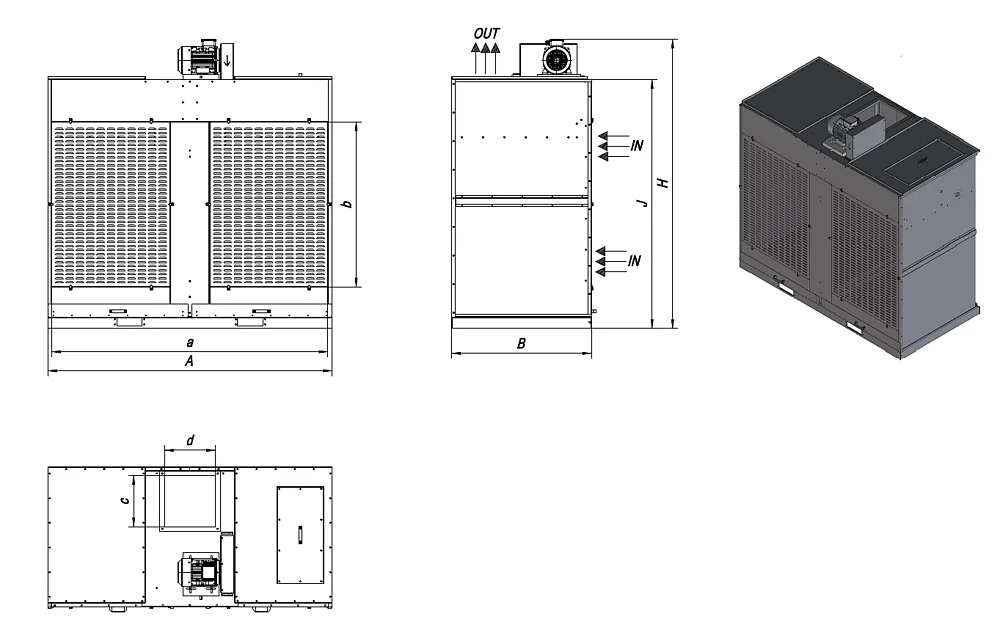

| Codice | A (mm) | a (mm) | B (mm) | b (mm) | c (mm) | d (mm) | H (mm) | J (mm) |
|---|---|---|---|---|---|---|---|---|
| - WFD200000000000 | 2250 | 2190 | 1100 | 1300 | 405 | 405 | 2350 | 1970 |
| - WFD300000000000 | 3150 | 3090 | 1100 | 1300 | 505 | 505 | 2450 | 1970 |
| - WFD400000000000 | 4050 | 3990 | 1100 | 1300 | 505 | 505 | 2450 | 1970 |
| - WFD500000000000 | 4950 | 4890 | 1100 | 1300 | 505 | 505 | 2550 | 1970 |
| - WFD600000000000 | 5850 | 5790 | 1100 | 1300 | 505 | 505 | 2550 | 1970 |
| Nome | Codice | Prezzo | ||
|---|---|---|---|---|
|

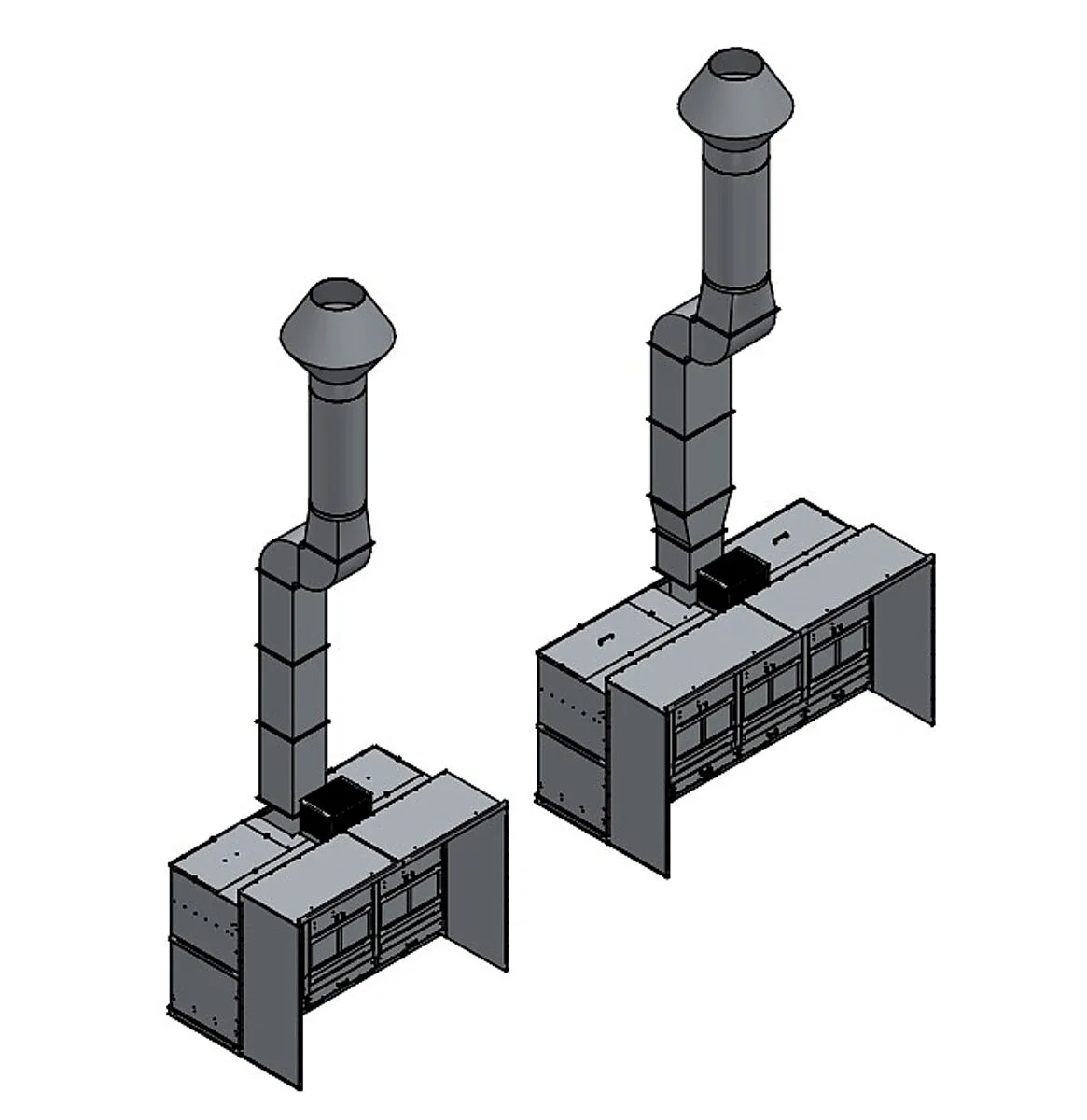

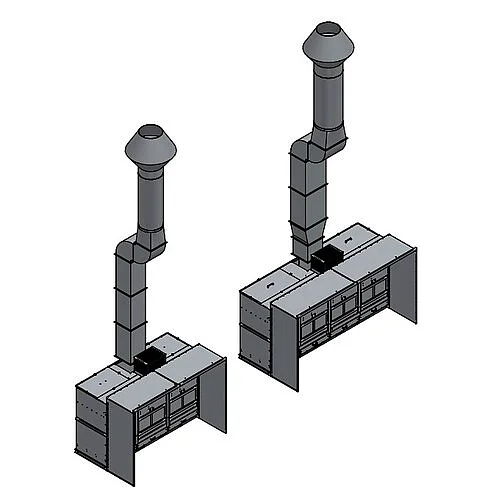

Prolunghe laterali zincate e tetto cabine WFD | WFD0PLT00000000 |
A partire da:
284,00
€
|
|
|
Quadro elettrico per avviamento ventilatori | QED000000000000 |
A partire da:
523,00
€
|
|
|
Quadro elettrico con inverter per regolazione ventilatori | QEI000000000000 |
A partire da:
1.293,00
€
|
