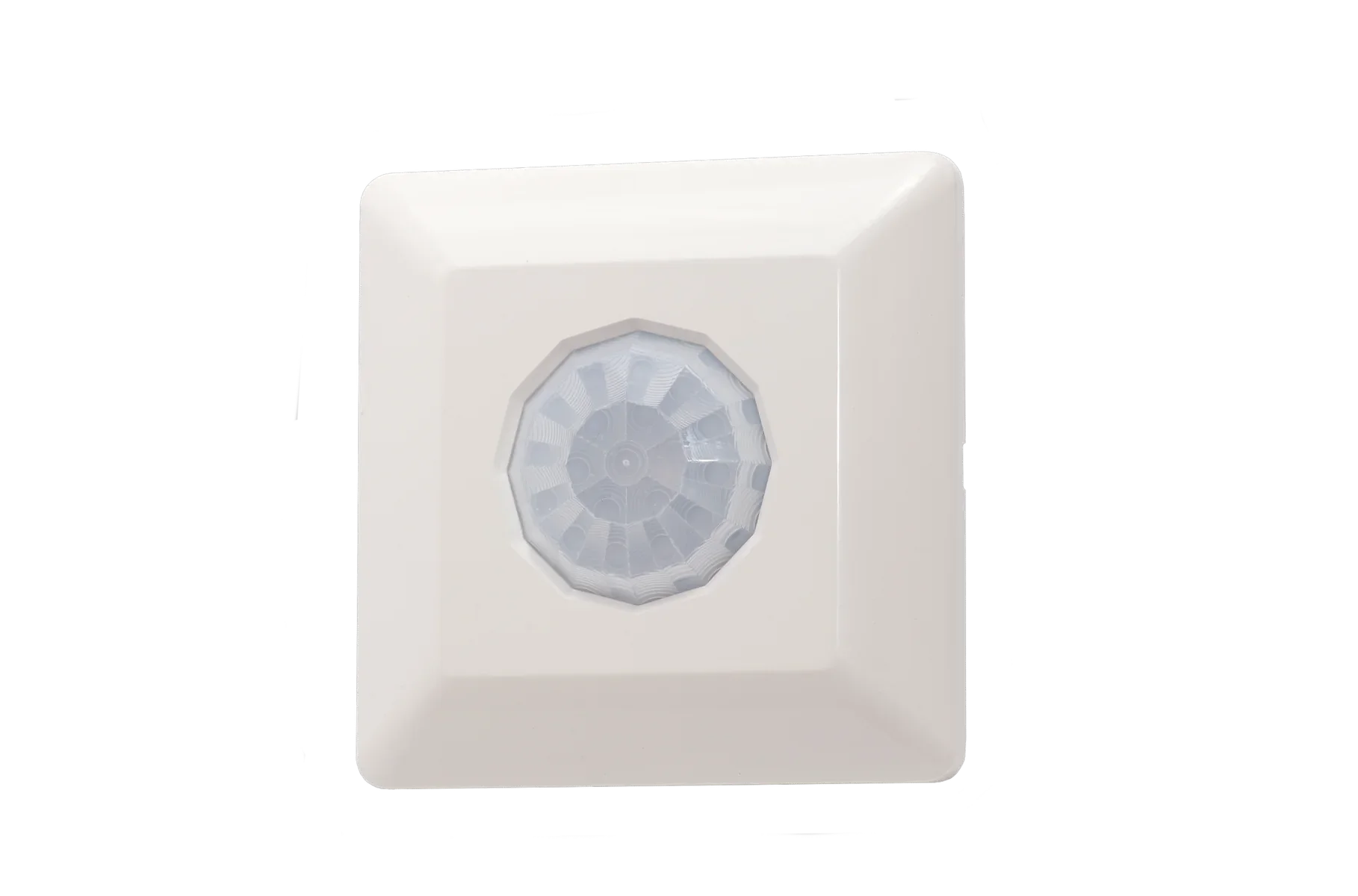

Rilevatore di movimento/occupazione

RILMOVOCC è un sensore di occupazione per controllare l'avviamento ad esempio di punti all'interno di impianti di aspirazione, ventilazione edilluminazione. La logica intelligente, basata su processore, evita falsi rilevamenti essendo molto sensibile. La funzione relè è silenziosa e il ritardo di rilascio è regolabile.

La funzione relè è silenziosa e il ritardo di rilascio è regolabile. Il rilevatore dispone di due modalità di funzione: occupazione e movimento.

Quando si seleziona la funzione di rilevamento dell'occupazione, il rilevatore deve rilevare un forte movimento, quindi il rilevatore diventa più sensibile ai movimenti.

Nella modalità di rilevamento dei movimenti, il rilevatore è costantemente sensibile.

La funzione del contatto relè (NC / NO), il tempo di attesa del contatto e la modalità di funzionamento (movimento/occupazione) possono essere selezionati al momento della messa in funzione. La spia rossa rimane è accesa per 2 secondi dopo il rilevamento di un movimento.

Avvertenza: Il cablaggio e la messa in esercizio del dispositivo devono essere effettuati solo da professionisti qualificati. Il cablaggio deve sempre essere effettuato a dispositivo spento.

DATI TECNICI

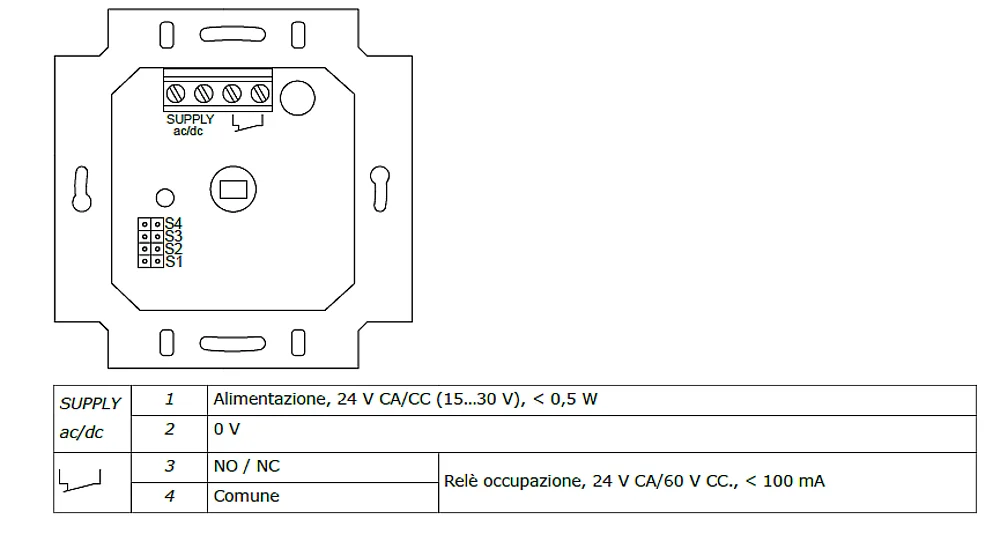

• Alimentazione: 24 V CA/CC (15…30 V) < 0,5 W

• Uscita

  Tipo: *NC o NO

• Carico max: 24 V CA / 60 V CC, < 100 mA

• Tempo di attesa: 2 s, 2 min, 10 min o *20 min

• Spia

  Colore: Rosso

  Funzione: Si accende per due secondi quando viene rilevato un movimento.

• Modalità funzione: Movimento o *occupazione

• Classe di protezione: IP20

• Condizioni di esercizio

  Temperatura: 0...50 °C

  Umidità: 0...85% umidità relativa (senza condensa)

• Montaggio: Su una scatola da incasso (involucro per montaggio superficiale opzionale).

• Dimensioni: (larghezza x altezza x profondità) 85 x 85 x 34 mm

  * = impostazione di fabbrica

NORME E DIRETTIVE SUPPORTATE

2014/30/UE Compatibilità elettromagnetica (EMC).

2011/65/UE Direttiva sulla restrizione all’uso di sostanze pericolose (RoHS2).

(UE) 2015/863 Direttiva delegata della Commissione, modifica dell’Allegato II alla direttiva 2011/65/UE.

EN 61000-6-3:2007/A1:2011 Compatibilità elettromagnetica (EMC) - Parte 6-3: Norme generiche - Norma sulle emissioni per ambienti residenziali, commerciali e industriali leggeri.

EN 61000-6-2:2006 Compatibilità elettromagnetica (EMC) - Parte 6-2: Norme generiche - Immunità per ambienti industriali.
